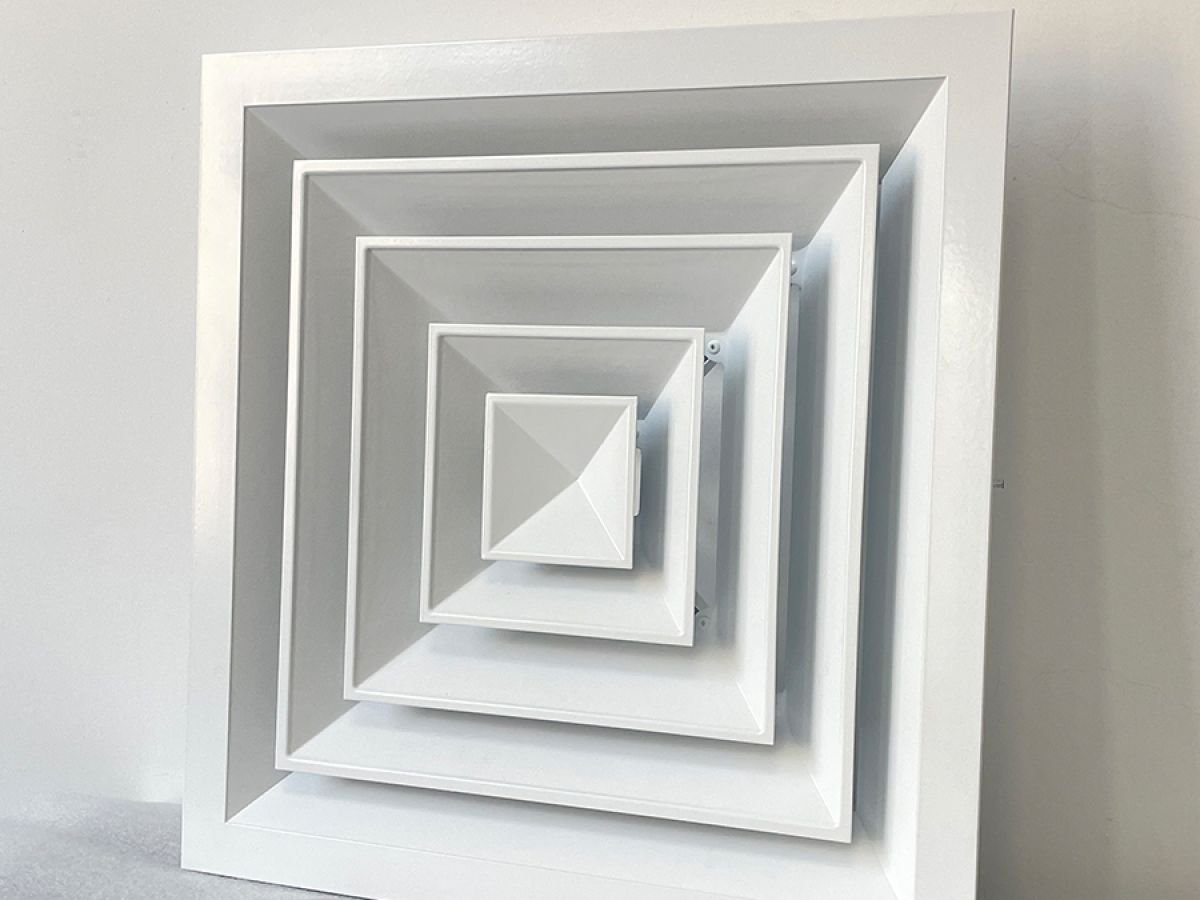

Вентиляционная потолочная панель
Металлическая потолочная панель, интегрированная с HVAC: диффузор, регулируемый клапан и камера статического давления в одном корпусе, класс A2-s1,d0.
Материал
Сталь DX51D+Z / алюминий AA3005
Модули
600×600 / 600×1200 мм + на заказ
Вентиляционный узел
Диффузор + клапан + камера давления
Свободная площадь
10-20% в вытяжных панелях
Краткий ответ
Вентиляционная потолочная панель объединяет диффузор, регулируемый клапан и камеру статического давления в одном корпусе, подавая приточный и вытяжной воздух без нарушения вида потолка; класс A2-s1,d0 и любой цвет RAL.
Вентиляционная потолочная панель - металлическая панель подвесного потолка, интегрирующая HVAC в плоскость потолка: диффузор и воздушный клапан встроены в корпус. Приточный и вытяжной воздух подаются без нарушения целостности потолка.
Корпус из оцинкованной стали DX51D+Z или алюминия AA3005 толщиной 0,6-0,8 мм; модули 600x600 и 600x1200 мм, совместимые с системами clip-in и lay-in; любой цвет RAL с покраской диффузора в тон. Вентиляционный узел: круглый или щелевой диффузор, регулируемый клапан и камера статического давления с гибким воздуховодом; панели рециркуляции с перфорацией 10-20% свободной площади. Класс пожара A2-s1,d0 по EN 13501-1; срок производства 2-4 недели.
| Материал | Сталь DX51D+Z / алюминий AA3005 |
|---|---|
| Модули | 600×600 / 600×1200 мм + на заказ |
| Вентиляционный узел | Диффузор + клапан + камера давления |
| Свободная площадь | 10-20% в вытяжных панелях |
| Класс огня | EN 13501-1: A2-s1,d0 |
- Офисы и переговорные
- Больницы и поликлиники
- Школы и отели
- Встроенный диффузор для притока и вытяжки
- Регулируемый клапан для балансировки
- Вытяжные панели с 10-20% свободной площади
- Класс огня A2-s1,d0
- Легкий демонтаж для обслуживания
Сертификаты
- EN 13964
- EN 13501-1: A2-s1,d0
- ISO 9001 quality management
- CE (EU Construction Products Regulation)
Монтаж и применение
- 1 Разметка уровня потолка и монтаж сетки с учетом воздуховодов.
- 2 Разметка позиций вентиляционных панелей по проекту HVAC.
- 3 Подключение гибкого воздуховода к камере давления и проверка герметичности.
- 4 Укладка панелей, балансировка клапанов и замер расходов перед сдачей.
Часто задаваемые вопросы
Из оцинкованной стали DX51D+Z или алюминия AA3005 толщиной 0,6-0,8 мм; диффузор окрашен в один цвет с панелью.
A2-s1,d0 по EN 13501-1; несущая система соответствует EN 13964.
600×600 и 600×1200 мм плюс нестандартные; типичный срок производства 2-4 недели.
